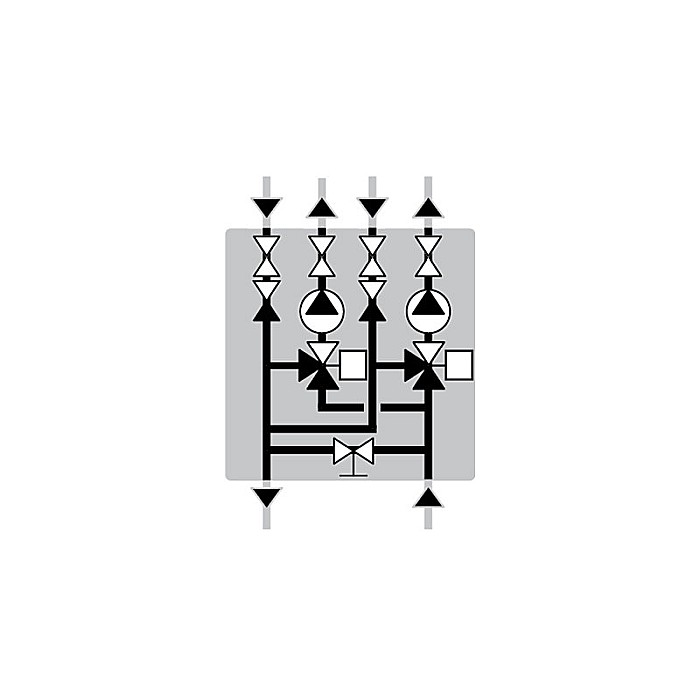

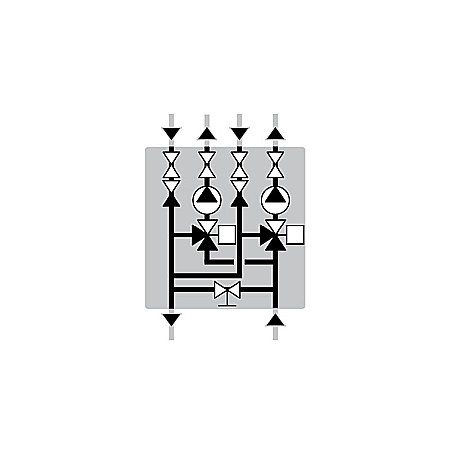

ESBE DAA111-25 este un grup de circulație dublu pentru instalații de încălzire, cu două circuite de amestec, două pompe Wilo Para STG15/8 și distribuitor-colector încorporat, prevăzut cu bypass cu reglaj manual. Fiecare circuit de amestec include un ventil ESBE VRG437 și un servomotor ESBE ARA661.

Beneficii principale

• Permite deservirea a două circuite de amestec printr-un singur grup.
• Distribuitorul-colector integrat include un bypass cu reglaj manual.
• Pompele Wilo Para STG15/8 și ventilele de amestec ESBE VRG437 sunt integrate în grup.
• Carcasa izolantă, robineții de închidere cu termometre și suportul de montaj sunt incluse în configurația descrisă.

Utilizare recomandată

Grupul este destinat instalațiilor de încălzire în care sunt necesare două circuite de amestec. Conexiunile spre circuite sunt G1″ cu filet interior, iar conexiunea spre cazan este G1″ cu filet exterior.

Date tehnice

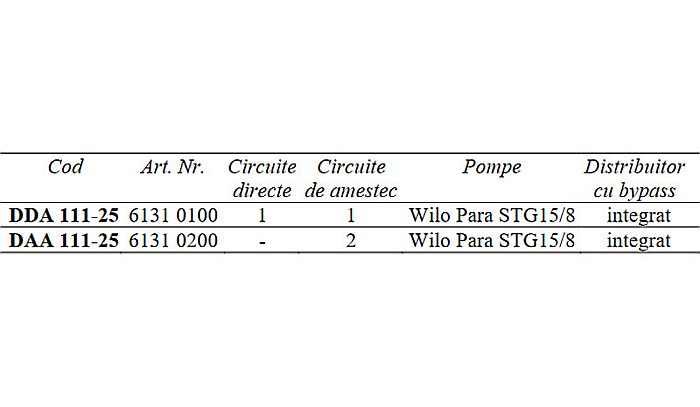

• Cod producător: 6131 0200
• Circuite de amestec: 2; circuite directe: nu
• Pompe: 2 × Wilo Para STG15/8; putere electrică pompă: 10–60 W
• Înălțime de pompare: 8 mCA
• Ventile de amestec: 2 × ESBE VRG437, DN25, Kvs 8
• Servomotoare: 2 × ESBE ARA661, alimentare 230 V AC, semnal flotant (3 puncte), cuplu 6 Nm, timp de cursă 120 s
• Presiune statică maximă: 6 bar (600 kPa)
• Mediu de lucru: apă sau apă cu glicol până la 50%, conform VDI 2035
• Temperatura mediului de lucru: 0…+110 °C
• Temperatura mediului ambiant: 0…+50 °C
• Distanța între axe: 90 mm
• Dimensiuni: 400 × 404 × 159 mm
• Capacitate declarată a sistemului: 25 kW la ΔT = 15 °C și înălțime de pompare 4 mCA; 10 kW la ΔT = 5 °C și înălțime de pompare 4 mCA

Ce este ESBE DAA111-25 și la ce se folosește?

Este un grup de circulație pentru instalații de încălzire, destinat gestionării a două circuite de amestec. Include pompe, ventile de amestec acționate de servomotoare și un distribuitor-colector cu bypass reglabil manual.

Câte circuite de amestec are grupul?

Modelul DAA111-25 are două circuite de amestec și nu are circuite directe.

Ce pompe sunt integrate?

Grupul include două pompe Wilo Para STG15/8. Puterea electrică indicată pentru pompă este de 10–60 W.

Ce mediu de lucru este admis?

Mediul de lucru poate fi apă sau apă cu glicol în concentrație de până la 50%, conform VDI 2035, la temperaturi de 0…+110 °C.

Ce conexiuni are grupul?

Conexiunile spre circuite sunt G1″ cu filet interior, iar conexiunea spre cazan este G1″ cu filet exterior.
