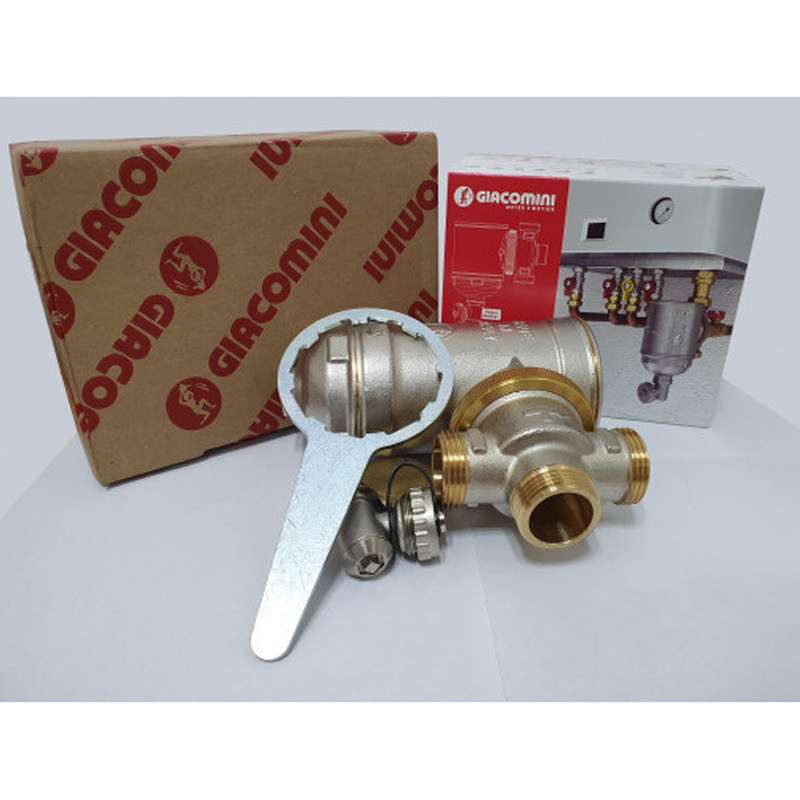

Filtru magnetic 1 cu cheie Giacomini R146CKX115

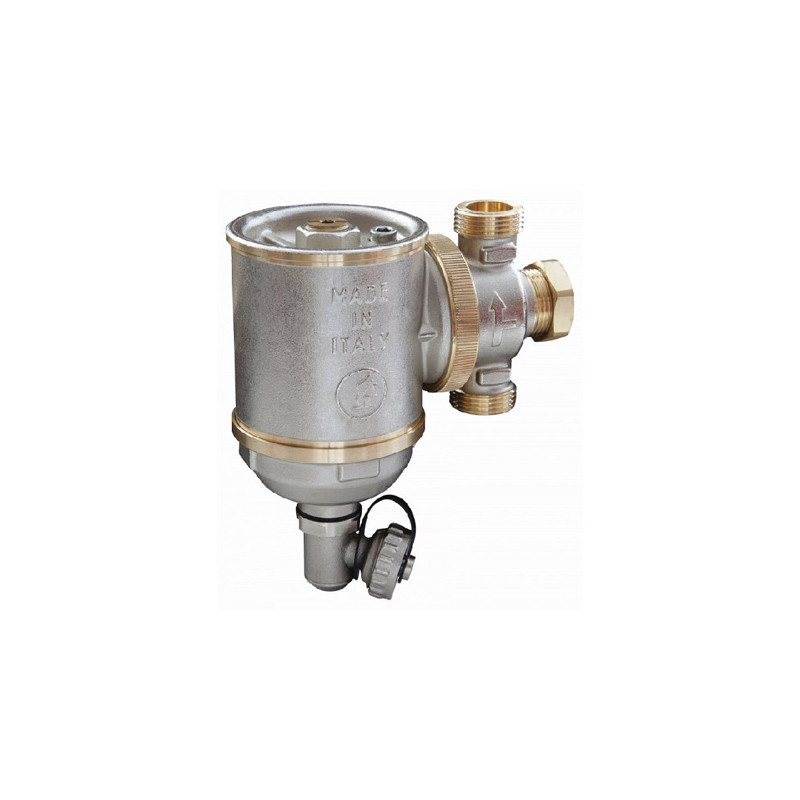

Separatorul magnetic de impuritati Giacomini R146C are rolul de a separa si elimina resturile din circuitele hidraulice ale sistemelor de incalzire si racire. Impuritatile sunt separate prin actiunea combinata a apei centrifugate, un magnet si un filtru de metal. Acestea pot fi apoi eliminate prin orificiul de golire. Separatorul magnetic R146C permite instalarea reglabila sub centrala in unghi drept, pe orizontala sau verticala.

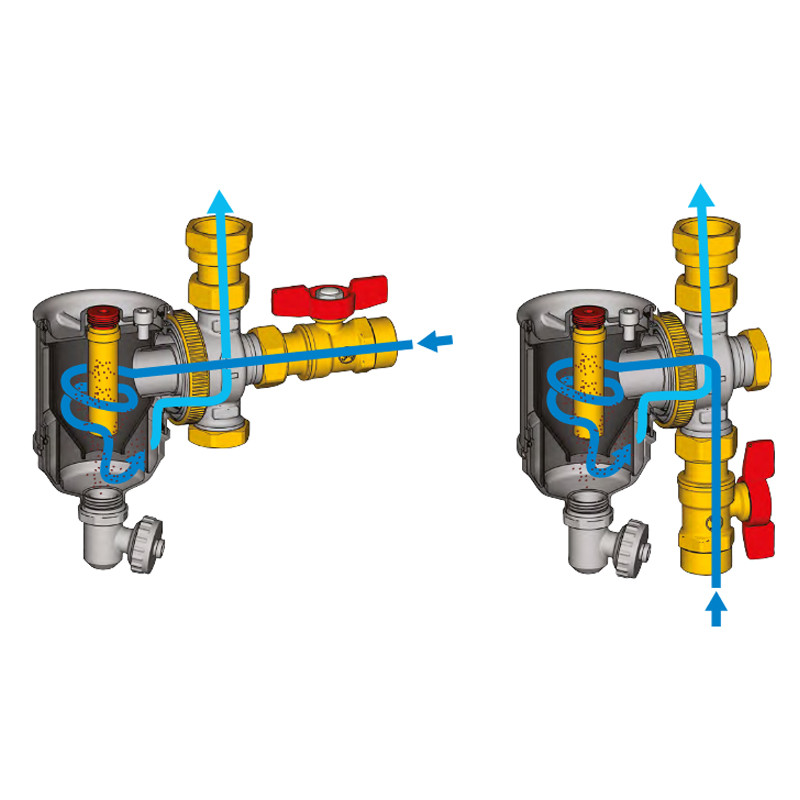

Principiul de functionare:

• apa curge in separatorul de murdarie si este apoi canalizata in camera ciclonica unde vortexul creat imbunatateste separarea/filtrarea particulelor;
• urmeaza actiunea magnetului care retine particulele metalice
• un filtru metalic din camera ciclonica retine impuritatile decantate in partea de jos a separatorului
• separatorul magnetic poate fi curatat fara a fi demontat si fara a fi oprit sistemul, prin deschiderea robinetului de drenaj din partea de jos a separatorului

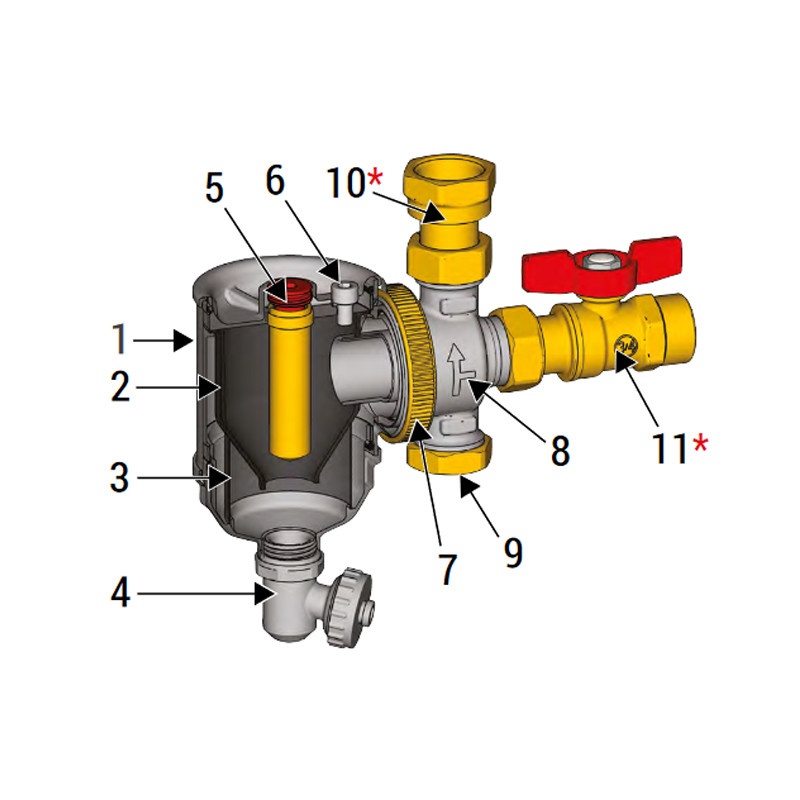

Componente

1. Corpul separatorului de impuritati
2. Camera ciclonica
3. Filtru
4. Robinet de drenaj
5. Carcasa magnetului si magnetul
6. Surub aerisitor
7. Piulita de blocare
8. Racord reglabil de intrare/iesire
9. Capac

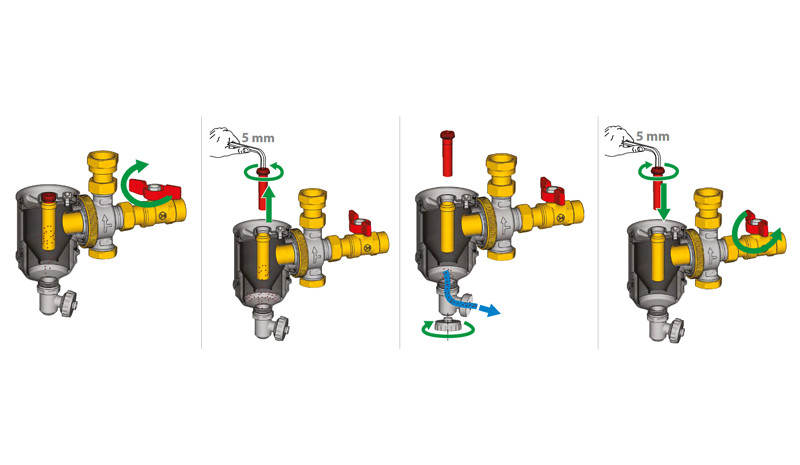

Mentenanta

1. Opriti alimentarea
2. Extrageti magnetul din locasul sau defiletandu-l in sens invers acelor de ceasornic cu ajutorul unui imbus de 5 mm. Impuritatile colectate pe suprafata carcasei se vor depune pe partea inferioara a separatorului.
3. Dupa cateva minute, luati capacul de la robinetul de golire si asezati-l pe fundul robinetului propriu-zis, apoi rotiti in sens invers acelor de ceasornic pentru a deschide robinetul de scurgere si a elimina impuritatile din separatorul de murdarie.
4. Dupa indepartarea impuritatilor, inchideti robinetul de golire si reintroduceti magnetul in carcasa, insurubandu-l in sens orar. Separatorul va incepe sa functioneze in mod normal.

Specificatii tehnice

• Diametru racordare - filet exterior (ISO 228) - 1"
• Fluide vehiculate: apa, solutie de glicol (max. 50% glicol)
• Temperatura minima/maxima de utilizare: 5-90°C
• Presiunea maxima de functionare: 10 bar
• Filtru - sita otel inoxidabil AISI 304: 300 μm
• Material corp alama CW617N - placa nichelata UNI EN 12165
• Garnituri: EPDM
• Magnet: neodim (N35H)

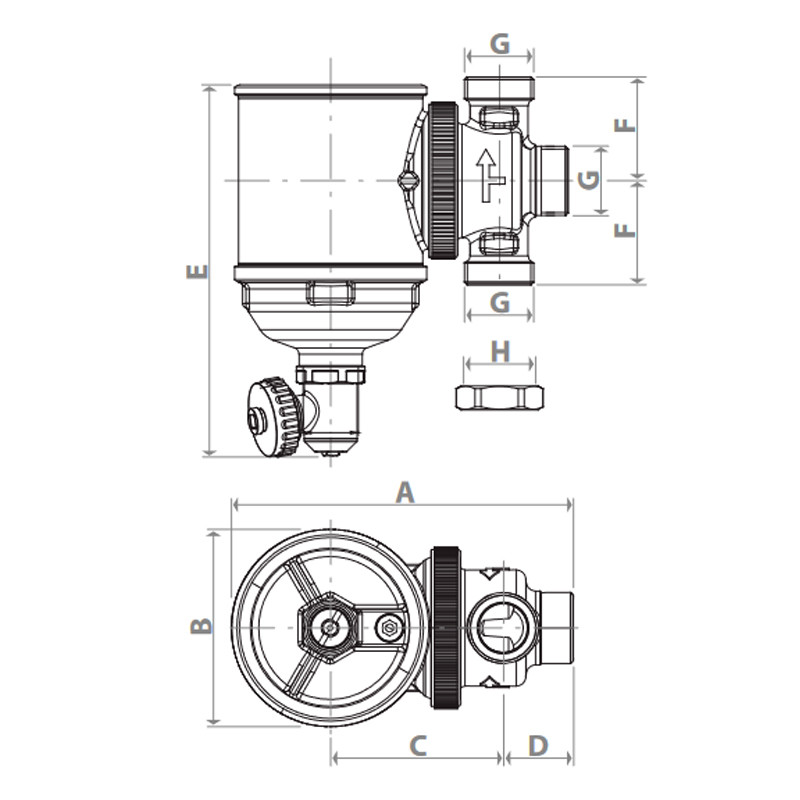

• A: 139 mm
• B: 73 mm
• C: 70 mm
• D: 33 mm
• E: 186 mm
• F: 43 mm
• G: 1" M
• H: 1" F
