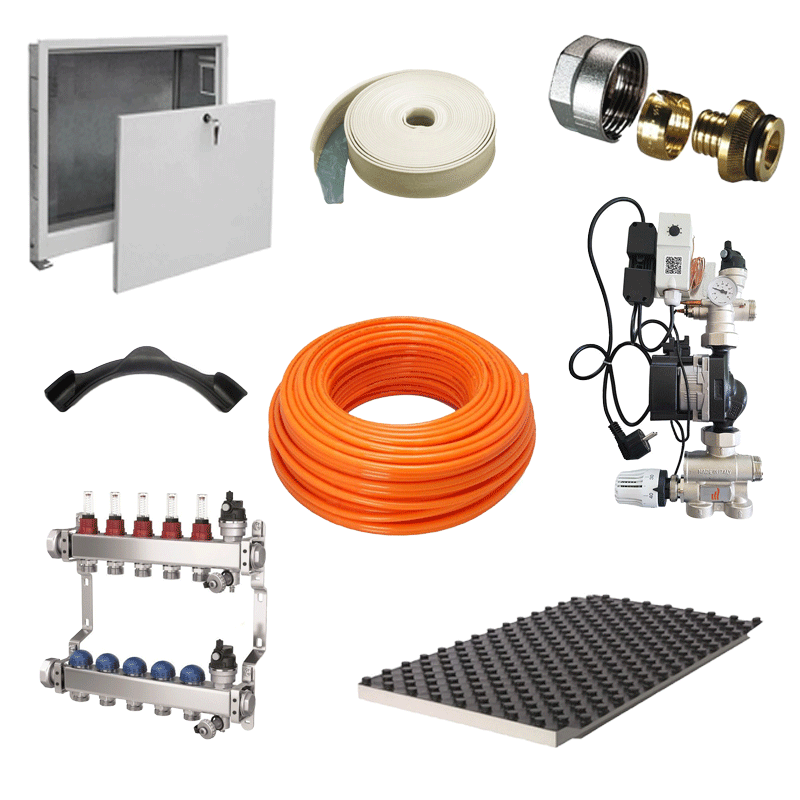

Placa cu nuturi

Purmo Noppjet UNI este un sistem de fixare a conductelor in placi cu nuturi. Acest lucru permite fixarea conductelor sistemului de incalzire prin pardoseala de catre o singura persoana, asigurand totodata pozitia corecta a conductelor in structura de sub sapa. Instalarea mai usoara inseamna costuri mai mici si executie mai rapida a sistemului de incalzire prin pardoseala.
Noppjet UNI este o placa de polistiren expandat EPS 150, cu o folie hidroizolanta din PS de culoare neagra, cu grosimea de 0,6 mm, atasata pe conturul partii superioare a stratului de polistiren. Aceasta folie este complet separabila de polistirenul termoizolator.
Dimensiunile generoase ale placilor 1450 x 850 mm, suprafata bruta, si 1400 x 800 mm, suprafata utila, fac din acest tip de placa un ajutor important pentru instalator, intrucat timpul de montaj este astfel mult diminuat.
Sistemul de incalzire prin pardoseala Purmo Noppjet UNI ofera caldura economica si confortabila in casa ta.

Intre stratul suport de dedesupt si sapa cu conducte de incalzire prin pardoseala, puneti un strat de izolatie termica, cu rol de izolatie acustica in acelasi timp. Tipul si grosimea izolatiei depind de locatie si de destinatia zonelor, precum si de viitoarele sarcini de incarcare asupra pardoselii.
Purmo Noppjet UNI este un sistem de fixare a conductelor pe placi cu nuturi. Aceste placi sunt plasate direct pe podea sau pe un alt strat izolatie.

Placile au doua straturi

1. Cel inferior este realizat din polistiren expandat, cu nuturi pe partea superioara.
2. Cel superior consta dintr-o folie de polietilena rezistenta la impact, folie care mentine conducta pe pozitie si asigura un strat hidroizolant.

Pentru o imbinare cat mai buna fiecare placa are folia superioara PS mai lata cu un rand de nuturi (5 cm) pe o lungime si o latime a placii. Acest rand de nuturi, fara polistiren dedesubt, are rolul de a se fixa prin suprapunere peste randurile de nuturi special formate de la placile alaturate. Astfel, stratul hidroizolant va avea o continuitate pe toata suprafata incaperii.
Inaltimea nuturilor de 20 mm, distanta de 50 mm dintre nuturi si forma speciala tip "ciuperca" a nuturilor ajuta la montajul si fixarea cu mare usurinta a tevilor de 16 sau 17 mm.
Dupa instalarea placilor Purmo Noppjet UNI, puteti merge linistiti pe pardoseala.
Suprafata Noppjet UNI este compet sigilata dupa instalare. Ceea ce o face ideala pentru sape umede.

Avantaje:

1. suprafata utila mare a unei placi – 1,12 m²
2. folie hidroizolanta neagra, din PS de 0,6 mm, complet detasabila de polistiren
3. imbinare usoara intre placi, zone de imbinare dedicate, cu nuturi de forma speciala
4. nuturi inalte de 20 mm cu forma tip "ciuperca" pentru fixarea usoara a conductelor

Specificatii tehnice:

• dimensiuni de gabarit (lungime-latime): 1450 x 850 mm
• dimensiune utila a placii: 1400 x 800 mm
• suprafata utila ( 1 placa): 1,12 m²
• distanta pentru conducte: 50 mm
• grosime nominala termoizolanta: 20 mm
• grosime totala: 40 mm
• dimensiune conducta: 16-17 mm
• denumire conform EN 13163: EPS-EN 13163-T(1)-L(2)-W(2)-S(2)-P(5)-DS(N)5-DS(70,-)3-DLT(1)5-BS200-CS(10)150
• euroclasa reactie la foc conform DIN 4102: B2
• euroclasa reactie la foc conform EN 13501-1: E
• conductivitate termica – valoare nominala: 0,04 W/mK
• rezistenta la compresiune pentru o deformare de 10%, respectiv categoria conf. EN 13163: 150 kPa / EPS 150
• rezistenta termica: 0,50 m² K/W
• densitate: 25 kg/ m²
• sarcina maxima: 5 kPa (7500 kg/ m²)
• culoare: neagra
• suprafata efectiva per bax: 8,96 m² ( 8 placi)
• grosime folie PS de acoperire: 0,6 mm

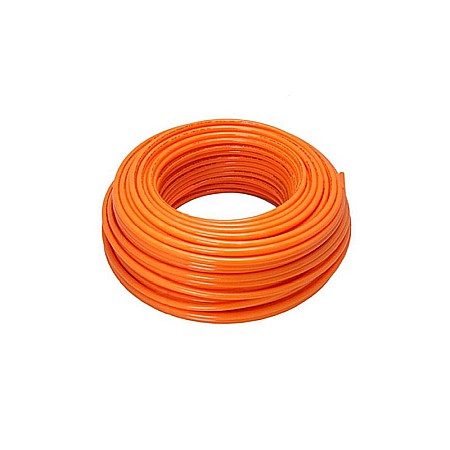

Conducta incalzire in pardoseala PexPenta

Fiind prima conducta cu bariera de oxigen complet protejata, PexPenta a fost proiectata pentru a oferi cea mai inalta calitate si fiabilitate in sisteme de incalzire prin pardoseala. Produsa la cele mai inalte standarde de calitate, PexPenta este singura conducta din industrie supusa unor teste speciale de permeabilitate. PexPenta este testata milimetru cu milimetru, prin tehnologia cu laser, in timpul proceseului de productie.

Cele 5 straturi ale conductei PexPenta sunt extrudate simultan, caracteristica unica in domeniu. Apoi, procesul de reticulare prin bombardare cu electroni intareste conducta, oferind nu doar durabilitate, ci si flexibilitate. Increderea noastra in calitatile acestei conducte este exprimata si prin garantia unica de 30 de ani pe care o acordam.

Straturi

1. Strat exterior din polietilena reticulata, puternic si flexibil. Rezista fara probleme la eventuale uzuri sau zgarieturi ce pot fi cauzate de manipularea din timpul procesului de instalare.
2. Adeziv certificat pentru a uni stratul protector exterior cu stratul central EVOH (etilen vinil alcool).
3. Bariera de oxigen EVOH asigura protectia astfel incat nicio molecula de oxigen nu penetreaza sistemul de incalzire, protejandu-l impotriva coroziunii.
4. Un al doilea strat de adeziv uneste stratul EVOH cu stratul interior de polietilena reticulata.
5. Strat intern de polietilena reticulata: puternic, sigur, trainic si flexibil.

Specificatii tehnice:

• Diametru: 16 mm
• Lungime colac: 600 m
• Temperatura maxima a agentului termic: 90 ° C
• Presiune maxima de exploatare: 6 bar
• activitate termica: λ = 0.40 W / (mK)
• coeficient de dilatare liniara: k = 0.15 mm / (mK)
• rezistenta scazuta la debitul de curgere a apei - rugozitate absoluta: k = 0,0015 mm
• raza minima de indoire: r = 5xDext
• bariera de EVAL pentru prevenirea difuziei de oxigen, plasata central in mijlocul structurii conductei
• protectia completa a barierei la difuzia oxigenului cu un strat PE-X interior si exterior (cu coeficienti de dilatare si de conductivitate termica identici)
• Utilizare : incalzirea prin pardoseala sau radiatoare.
• Garantie: 30 ani
• Durata de viata: 50 ani
• Culoare: portocaliu

Curba conducatoare PEX

Curba conducatoare din PVC pentru teava PEX

Specificatii tehnice:

• Dimensiune: 16-17 mm

Banda perimetrala cu folie

Plinta din spuma poliuretanica cu grosime de 8 mm delimiteaza placile de pardoseala de elementele fixe ale cladirii. Datorita sapei sistemului de incalzire prin pardoseala, placa pardoselii se poate dilata in mod variabil. Rolul plintei este si acela de a izola sapa sistemului de pereti si de plafoane, impiedicand transferul de caldura si transmiterea sunetului de impact catre elementele structurale. Folia protectoare nu permite trecerea sapei proaspete pe langa placa rolljet, evitand astfel crearea de punti termice si acustice.

Specificatii tehnice:

• Grosime: 8 mm
• Latime: 160 mm
• Lungime rola: 30 ml

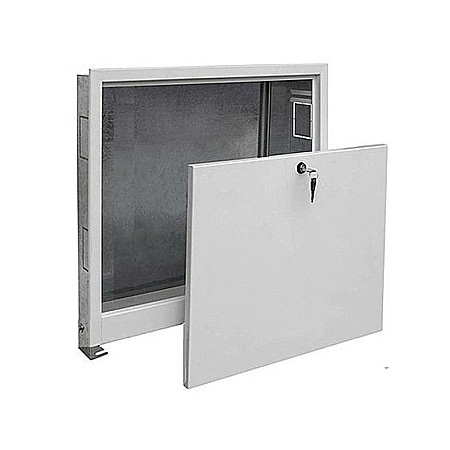

Casete montaj ingropat al distribuitoarelor

Cutie pentru montarea distribuitoarelor amplasate sub tencuiala (montate in perete) din tabla de otel zincata, posibilitatea de demontare simpla a usitei vopsite si a ramei pe perioada lucrarilor de instalare, tencuire si vopsire.
Inaltimea si adancimea reglabila

Specificatii tehnice:

• Caseta pentru distribuitor – montaj ingropat (montare in perete)
• Latime: 560 mm
• Inaltime: 700-800 mm
• Adancime: 120-170 mm
• Pentru UFH max. 6 circuite fara kit/ Pentru max. 2 circuite radiatoare

Kit = grup de amestec cu pompa ( aprox 300 mm )

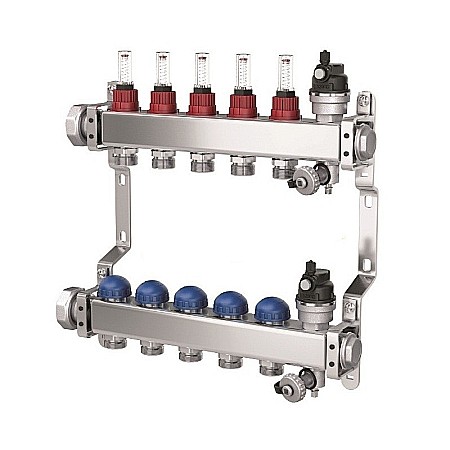

Colector distribuitor din inox, cu debitmetre

Acest distribuitor este fabricat din otel inoxidabil cu profil 40x40 mm. Pe tur, distribuitorul este echipat cu indicatori de debit cu functie de blocare si memorie presetata si posibilitatea de curatare a flaconului murdar. Pe retur, distribuitorul are valve termostatice integrate pentru instalarea servomotoarelor cu conexiune M30x1,5. Ambele bare colectoare sunt extinse cu cate o sectiune in care exista un aerisitor automat si supapa de evacare. Produsul este preasamblat si pregatit pentru montaj. Setul include si etichete din plastic pentru descrierea fiecarei sectiuni, dibluri de fixare si manual de utilizare.

Caracteristici

• Distribuitoarele sunt fabricate din otel inoxidabil 1,3401 de inalta calitate avand profilul de 40x40mm. Comparativ cu cel echivalent cu sectiunea transversala circulara de 1”, acest profil se caracterizeaza printr-un volum mai mare si rezistenta hidraulica de curgere mai scazuta. Fiecare distribuitor este etichetat individual prin gravare cu laser, astfel, pe langa numarul de serie si logo-ul Purmo, exista si un cod QR care trimite la manualul de instructiuni!
• Indicatori de debit revolutionari, pe langa facilitatea de blocare si memoria presetata, permit desurubarea si curatarea accesoriilor din sticla de impuritaţile din instalaţie fara a fi necesara desfacerea intregului distribuitor. Nu este necesara inlocuirea indicatorilor murdari
• Distribuitorul PREMIUM este echipat cu aerisitor automat, care elimina aerul din instalatie! Acesta este un element foarte important, in special pentru sistemele de incalzire si racire prin perete sau tavan, unde aerisirea manuala este mult mai dificila decat in cazul sistemelor de incalzire si racire prin pardoseala.
• Distribuitorul este echipat cu racord olandez cu filet 1”, care permite folosirea unor robineti cu bila uzuali

Specificatii tehnice:

• Numar de circuite: 5
• Lungime: 353 mm
• Inaltime: 361 mm
• Adancime: 90 mm
• Indicatori de debit: 0-6 l/min
• Etichete din plastic pentru descrierea sectiunilor
• Racord olandez cu filet: 1” (cu garnitura plata)
• Dop de inchidere: 1”
• Aerisire automata si supapa de evacuare
• Stuturi la distanta de 50 mm pentru racorduri eurocon ¾”
• Suporti de montaj metalici cu amortizare de vibratii

Grup de amestec si pompare Purmo TEMPCO FIX ECO 3

Grupul de amestec si pompare echipat cu pompa eficienta energetic Grundfos ECO 3, pentru controlul temperaturii agentului termic vehiculat prin instalatia de incalzire in pardoseala.

Specificatii tehnice

Dotari

• pompa cu eficienta energetica ridicata
• cap termostatic cu tub capilar si bulb
• termostat de siguranta
• aerisitor automat
• termometru
• ventil de echilibrare hidraulica
• 2 racorduri olandez

Pompa Grundfos ECO3 Auto L 25-70 este o pompa de inalta eficienta energetica, cu o putere maritaeste si foarte usor de parametrizat cu ajutorul unui singur buton, pentru a se adapta nevoilor de pompare din instalatia dumneavoastra. Indicatiile modului de functionare si a eventualelor erori sunt realizate cu ajutorul ledurilor montate pe partea frontala. Pompa poate functiona in oricare din cele 3 moduri de lucru: presiune constanta, presiune variabila si curba de functionare constanta.

Prin intermediul capului termostatic cu tub capilar si bulb, se poate regla temperatura dorita a agentului termic vehiculat prin instalatie. Interval de valori 25°C - 65°C, setare din fabrica 50°C.

Termostatul de siguranta precablat si montat din fabrica are rolul de a proteja instalatia de incalzire impotriva circulatiei agentului termic prea fierbinte. Termostatul este presetat la 55°C, si exista posibilitatea modificarii acestei valori cu ajutorul unei surubelnite.

• Interval de valori: 0°C -60°C (+/- 3°C), 4°C +/- 2°C histerezis
• Grad protectie: IP 40
• Capacitate releu: 16A(5) 250Vca.
